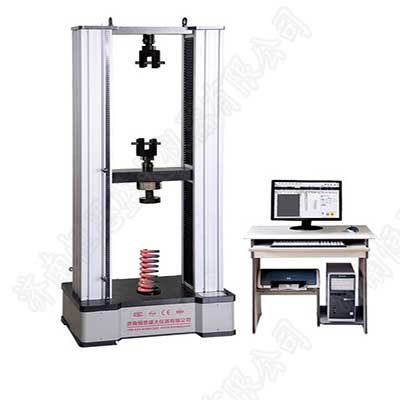

彈簧壓力試驗機

彈簧拉壓試驗機基本概念：

試 驗 力：物體受到外力作用，使其發生形變其力的大小，F= K·△H，用F表示。剩余高度：物體在外力的作用下發生形變后物體的高度，用H表示。變 形 量：物體在外力的作用下發生形變，其變形的高度(物體高度–剩余高度),用△H表示。剛 度：K=（F2-F1）/（H2-H1）單位用N/mm表示。

彈簧壓力試驗機主要用途：

以下介紹的兩種彈簧拉壓試驗機是依據中華人民共和國機械行業標準 JB/T 7796-1995、JB/T 7796-2005《彈簧拉壓試驗機 試驗方法》標準及JIS B7738-1993《螺旋彈簧壓力、拉力試驗機》規定的技術要求制作。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等

彈簧壓力試驗機強度試驗和分析：

1、通過彈簧的變形量△H、或者壓至高度H測量對應的力值F來判斷彈簧是否合格。

2、通過彈簧的力值F,來測量對應的彈簧變形量△H或者高度H來判斷彈簧是否合格。

3、可進行一點或者多點測試判斷彈簧是否合格。

4、可進行分段測量，并能計算出每段的剛度（彈性系數）K和平均剛度。

5、可對產品進行抽樣檢查，也可以進行批量測試（機械部分具有批量測試工裝）。

彈簧壓力試驗機產品參數：

1、樣式：門式

2、試驗力：100KR；

3、試驗力分檔：×1、×2、×5、×10、四檔;

4、量程: 2%---100%；

5、試驗力準確度；±1%

6、位移分辨率：0.01mm；

7、位移測量準確度：±1%；

9、壓縮行程：600mm

10、試驗行程：600mm

11、位移速度控制范圍： 0.1mm/min～300mm/min 分檔可調

12、位移速度控制精度：±1%；

13、試驗機級別：1級

14、變形示值誤差：≤±（50+0.15L）

15、試驗機尺寸：約760*500*1700 mm

16、外觀：應符合GB/T2611要求

17、成套性：符合標準要求

18、保護功能：試驗機有過載保護功能

19、供電電源：220V，50Hz

20、重量：約500KG
