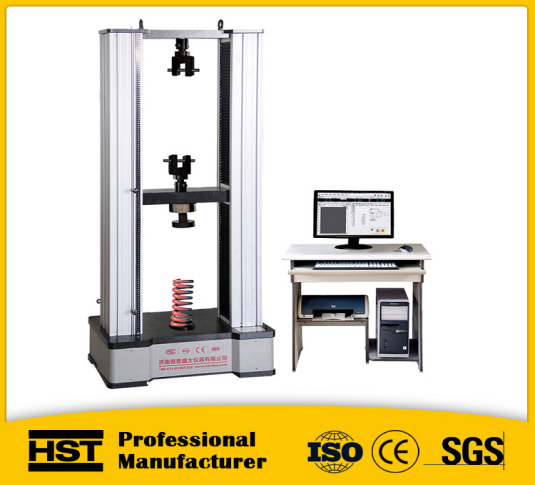

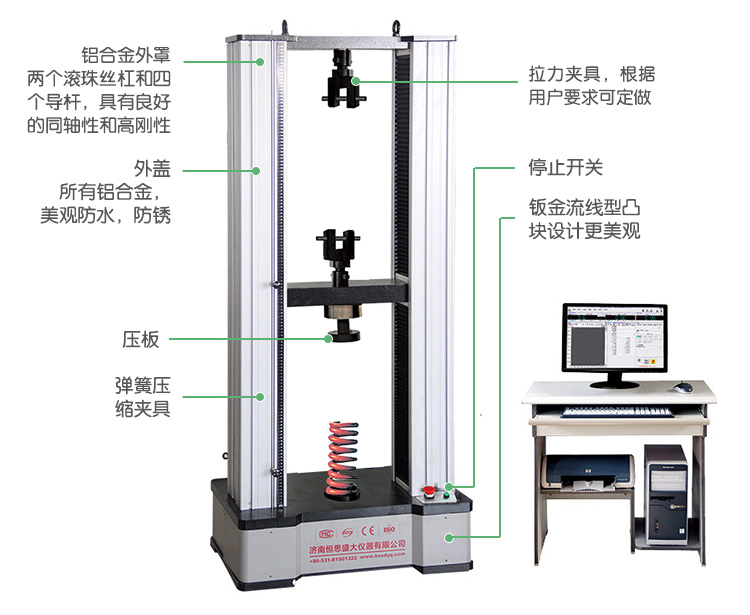

TLW系列微機控制式彈簧拉壓試驗機(門式)

該系列產品采用電動加載減速系統減速后帶動精密滾珠絲杠副加載，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。本機無污染、噪音低，效率高，具有比較寬的調速范圍，完全符合國家及國際相關標準的要求。
該機廣泛應用于航空航天、機械制造、彈簧生產企業、家電等行業的彈簧檢驗及分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

1.自動清零：試驗力、位移、根據需要隨時清零；
2.自動換檔：自動切換適當量程，以確保負荷的測量精度；
3.自動校準：能自動實現試驗力示值的準確度標定；
4.控制方式：可以實現試驗力、試驗速度、位移等多種控制方式，具有以下功能：
a) 設定試驗力P，檢測彈簧的變形量F；
b) 設定變形量F，檢測彈簧的試驗力P；
c) 設定試驗力P，檢測彈簧的剩余高度H（或拉伸彈簧的拉伸長度）；
d) 設定彈簧的剩余高度H（或拉伸彈簧的拉伸長度），檢測彈簧的試驗力P；可以對彈簧設定預壓縮高度進行預壓縮，預壓縮次數可以隨意設定；
e) 多可以設置十個檢測點（可以設定進回程檢測）；
f) 彈簧變形量的檢測以工作壓盤接觸彈簧為準，此時試驗力應有反應，試驗力（即初始力）的大小任意設定。
g) 由傳感器引起的變形量可以補償。即傳感器和整機剛度引起的變形量不影響位移的精度。
具有過載自動停機功能；
5.破斷判斷:試樣斷裂后,移動橫梁自動停止移動；
6.限位保護:具有機械和程控兩級限位保護功能；
7.過載保護：當負荷超過額定值的3～5%時設備自動停止工作。
軟件功能介紹：
1.計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等，并具有快捷鍵操作。
2.具有實時采集數據、數據運算處理，并提供數據儲存、檢索、統計、打印等功能，能實時顯示，繪制試驗力-變形曲線、能進行曲線放大或縮小，曲線的局部放大，并且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移，具有曲線打印預覽以及人工修整等功能。
3.應自動計算壓縮彈簧的分段剛度P/。計算公式如下：彈簧的剛度  P/=（P2-P1）/（F2-F1）
根據用戶要求打印各種試驗報表

產品型號	TLW-5/10/20/30	TLW-50			TLW-100		TLW-200/300
試驗力	500N/5KN/10kN/20KN/30KN	50kN			100kN		200kN/300KN
主機結構型式	門式機型（上拉下壓/下壓上拉）
控制方式	計算機全自動控制
準確度等級	1 級/0.5級
試驗力測量范圍	2%～100%F·S（內外不分檔）/0.4%-100%
試驗力示值相對誤差	≤±1%/±0.5%
位移示值相對誤差	≤±1%/±0.5%
位移顯示分辨力	0.01mm
變形示值誤差	≤±（50+0.15L）um
速度調節范圍	0.05-1000mm/min		0.05-500mm/min			0.05-200mm/min
速度相對誤差	≤±1%
有效拉伸空間	800		700	700			550
有效壓縮空間	800		700	700			550
有效試驗寬度	400		500	550			600
壓盤直徑	110mm
主機電源	AC220V±10%，50Hz
