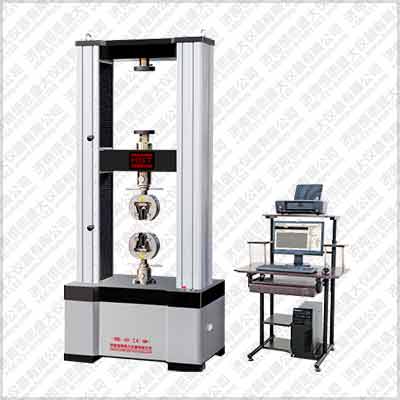

WDW-50微機控制電子萬能試驗機

WDW-50微機控制電子萬能試驗機結構及原理：

主機上橫梁與下工作臺通過四立柱連接成剛性門式框架結構，交流伺服電機及交流伺服調速系統安裝在工作臺下面，交流伺服電機通過精密低噪音減速機、同步齒型帶等減速機構驅動雙滾珠絲杠旋轉，從而帶動中橫梁做上下移動以實現對試樣加載（中橫梁與工作臺之間安裝有壓縮、彎曲附具,可對金屬或非金屬材料試樣進行壓縮及彎曲試驗;中橫梁與上橫梁之間安裝有拉伸附具,可對金屬或非金屬材料試樣進行拉伸試驗）。

測力傳感器安裝在中橫梁的下部，用于測量試驗力的大小；交流伺服電機內置位移測量系統，用于測量試樣的位移量,也可近似代替試樣的變形量；對部分金屬材料，試驗機配置試樣延伸率的專用測量裝置-引伸計,引伸計的雙夾頭夾住試樣標距兩點,實時測量試樣標距兩點的分離距離,即試樣的變形量，微機（PC機或液晶單片機）控制試驗過程，并實現數據處理及輸出。

2、功能及特點：

2.1: 采用日本交流伺服電機及交流伺服調速系統控制試驗過程，控制精度及品質大大提高，平穩、高效、低噪音（低速時基本上無噪音）并且控制速度范圍大大加寬（0.005-500mm/min），既有利于常規材料的低速試驗(金屬、水泥、混凝土等)，又有利于非金屬材料（橡膠等）高速試驗，同時也可用于空載時快速調整試驗空間，節省輔助試驗時間。該試驗速度滿足目前國內所有常規金屬及非金屬材料試驗速度的要求。

2.2: 由進口精密低噪音行星同軸減速機及同步齒型帶、精密滾珠絲杠副“強強”連手組成的減速機構，使得結構更簡潔、明快，傳動效率大大提高，主機的下工作臺位置高度及主機高度也隨之下降,外觀更協調。

2.3: 采用拉伸與壓縮獨立的雙空間結構，操作方便，避免了拉伸與壓縮彎曲在同一空間時更換不同試驗附具的煩瑣。

2.4：可根據要求配置不同規格的傳感器及試驗附具，使得試驗范圍大大加寬，以滿足不同試驗的測量要求。

2.5: 主機的裝飾殼體采用噴塑處理，造型大方、美觀。

2.6: 配置獨立的液晶顯示控制器，可脫離微機，獨立完成試驗過程中試驗參數的設定、試驗過程的控制、數據采集、處理、分析及顯示，控制及測量精密、準確、快捷、方便、智能。

2.7: 外接微機，配有WindowsXP電子萬能試驗機專用軟件,根據國家標準或用戶提供的標準對材料進行拉伸試驗，并對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可選擇負荷—時間、負荷—位移、位移—時間、變形—時間等試驗曲線實時顯示、放大、比較、遍歷功能及對試驗過程監控。智能、方便。

2.8 吸收日本島津試驗機制造所的先進控制技術,實現試驗力、位移、應變多種控制方式，切換方便、平滑過渡無沖擊。

2.9.可實現試樣裝夾時橫梁的快/慢升降調整，操作靈活、隨意切換。

2.10: 具有試驗結束后返回初始位置的功能，高效，快捷。

2.11: 具有任意工作位置的限位保護功能及過載、過流保護功能，可靠、安全。

2.12: 自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用。

主要型號：KRDW-1、2、5、10、20、30、50、100、200、300、600
