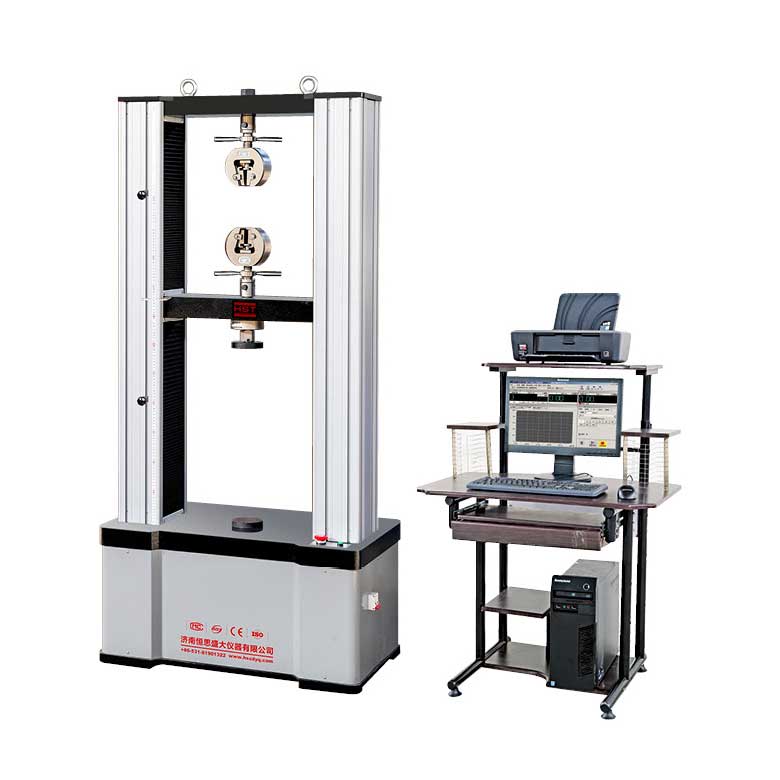

WDW-500E微機控制閉環金屬電子萬能試驗機

WDW-500E微機控制閉環金屬電子萬能試驗機主要用途

本款試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

可根據GB/ISO/ASTM/JIS/DIN等標準進行拉伸、壓縮、彎曲、剪切及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

WDW-500E微機控制閉環金屬電子萬能試驗機主機結構

該萬能試驗機采用雙空間落地式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定。主機主要零部件在加工中心進行加工，保證了主機的精度。

WDW-500E微機控制閉環金屬電子萬能試驗機詳細參數：

產品名稱KRDW-E微機控制電子萬能試驗機(落地式);

產品型號KRDW-50EKRDW-100EKRDW-200EKRDW-300EKRDW-600E;

結構形式雙空間落地式結構;

試驗力（KR）：50、100、200、300、600;

試驗力級別：0.5級;

試驗力測量范圍：0.2%--100%FS;

試驗力示值相對誤差：≤示值的±0.5%力分辨率1/500000;

變形測量裝置：電子式引申計;

變形示值相對誤差：≤示值的±0.5%;

位移測量裝置：光電編碼器位移示值相對誤差≤示值的±0.5%;

位移分辨率：0.001;

位移速率調節范圍（mm/min）：0.0005-500;無極調速0.0005-200無極調速;

控制方式：三閉環控制和編程控制安全保護裝置;

機械限位保護和軟件過載保護;

有效拉伸空間：650;

有效壓縮空間：600;

有效試驗寬度：580600600600600;

楔形夾具夾持方式:手動加緊/液壓自動加緊（選配）;

彎曲附具:三點式彎曲附具壓縮附具;

壓盤直徑:φ120或定制;

試驗機外罩鋁合金外罩;

主機外形尺寸:945×645×2186/1010×750×2225/1100×770×2685/1100×770×2685/1200×800×2885;

主機電源:0.75KW/AC220V±10%1.5KW/AC380V±10%3KW/AC380V±10%5KW/AC380V±10%5KW/AC380V±10%;

主機重量（KG）:700/1100/1480/1560/1980.
