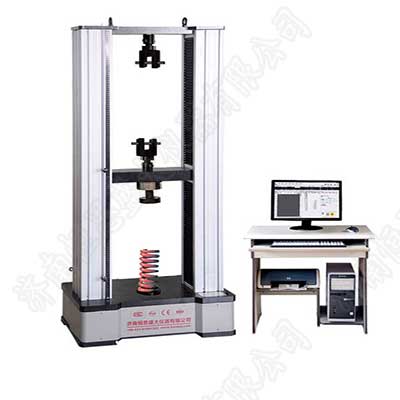

彈簧拉壓萬能試驗機

彈簧拉壓萬能試驗機主要用途：

TDW（門式）系列微機控制彈簧試驗機主要適用于精密螺旋彈簧、碟型彈簧等各種彈簧的強度性能檢測，廣泛應用于彈簧制造企業，低壓電器廠，動力機械廠，大專院校及科研單位。

彈簧拉壓萬能試驗機性能特點：

1主機

1.1該機采用門式雙空間結構；上拉、下壓。

1.2調速系統采用交流伺服電機和減速機，性能穩定可靠，具有過流、過壓、

過載等保護裝置。調速范圍可達0.01～500mm/min。

1.3傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率

高。

2控制系統、操作軟件及數據處理系統

2.1本軟件由動態通迅，速度控制，參數輸入，數據處理，結果觀察，記錄查詢，圖表顯示，圖表打印，數據保存等功能模塊組成。

2.2試驗方式多樣化，可以設置彈簧的試驗力，檢測彈簧的剩余高度或變形量；也可以設置彈簧的剩余高度，檢測試驗力，克服了彈簧回彈應力對試驗數據的影響，使整個試驗過程自動化。

a)設定試驗力P，檢測彈簧的變形量F。

b)設定變形量F，檢測彈簧的試驗力P。

c)設定試驗力P，檢測彈簧的剩余高度H（或拉伸彈簧的拉伸長度）；

d)設定彈簧的剩余高度H（或拉伸彈簧的拉伸長度），檢測彈簧的試驗力P；可以對彈簧設定預壓縮高度進行預壓縮，預壓縮次數可以隨意設定。

e)多可以設置十個檢測點（可以設定進回程檢測）。

f)彈簧變形量的檢測以工作壓盤接觸彈簧為準，此時試驗力應有反應，試驗力（即初始力）的大小任意設定。

g)由傳感器引起的變形量可以補償。即傳感器和整機剛度引起的變形量不影響位

移的精度。

h)具有過載自動停機功能；

i)中橫梁的位置顯示數，在更改以前可記憶。

彈簧拉壓萬能試驗機主要技術指標：

1.試驗力：50kN

2.試驗力測量范圍：0.4%--100%

3.試驗力示值精度：優于示值±1%

4.試驗力分辨力：1/300000(全程不分檔或等效6檔)

5.橫梁位移測量精度：分辨率高于0.0025mm

6.變形測量精度：±0.5%（在0.2—10mm范圍內）

7.試驗速度范圍：0.01—500mm/min,無級調速

8.速度控制精度：±1%(0.01~10mm/min);±0.5%(10~500mm/min)

9.恒力、恒變形、恒位移控制范圍:0.2%-100%FS

10．恒力、恒變形、恒位移控制精度:

設定值<10%FS時,設定值的±1.0%以內

設定值≥10%FS時,設定值的±0.1%以內

11.變形速率控制精度:速率<0.05%FS時為±2.0%設定值內

速率≥0.05%FS時為±0.5%設定值內

12.試驗空間：A.拉伸空間:600mmB.壓縮空間:700mm

13．夾具形式:楔形夾具體

平鉗口0-7mm圓鉗口?4-?9mm

14.壓盤尺寸：φ100 mm

15.整機電源：單相,220V±10%,50Hz，功率：1.5 kW

16.工作環境：室溫—35℃,相對濕度不超過80%

17.主機尺寸：760×500×1750mm

18.重量：460kg

彈簧拉壓萬能試驗機系統基本配置

1、試驗機主機(門式框架結構)

1.1交流伺服電機及伺服驅動器（臺灣東元）

1.2高精度負荷傳感器(輪輻式)

1.3進口精密滾珠絲杠副（韓國太敬）

1.4減速系統（圓弧齒同步帶傳動）

2、STC300雙通道程控放大器分辨力1/300000

3、SMARTTEST專用控制軟件

4、光電編碼器（2000線）

5、全套附具包括：拉伸，壓縮附具

6、聯想品牌計算機

7、惠普A4噴墨打印機

8、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單
