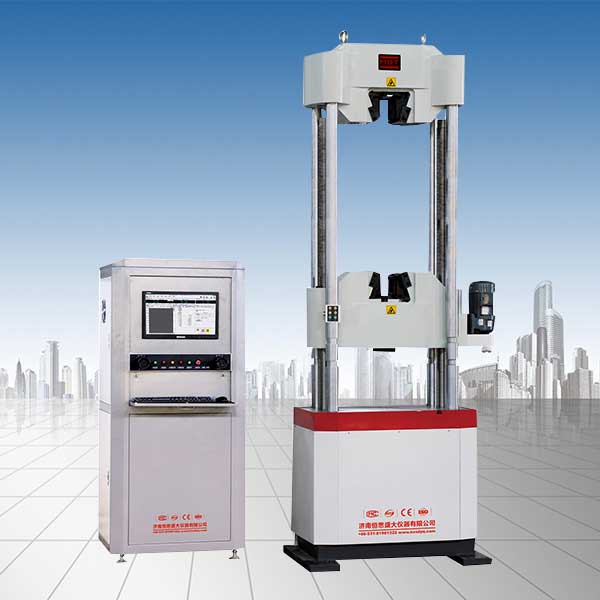

100噸鋼絞線拉伸試驗機

100噸鋼絞線拉伸試驗機 產品詳情 主要用于對預應力鋼絞線進行拉抗強度測試和分析。該試驗機采用微機控制電液伺服閥，驅動精密液壓缸，實現等速率試驗力、等速率位移、等速率變形等 模式自動控制，完成對鋼絞線試樣拉伸試驗，符國家標準國家標準標準GB／T5224-2003《預應力混凝土用鋼絞線》要求

一、100噸鋼絞線拉伸試驗機

主要用于對預應力鋼絞線進行拉抗強度測試和分析。該試驗機采用微機控制高精度電液伺服閥，驅動精密液壓缸，實現等速率試驗力、等速率位移、等速率變形等多種模式的自動控制，完成對鋼絞線試樣的拉伸試驗，符國家標準國家標準標準GB／T5224-2003《預應力混凝土用鋼絞線》的要求。可測定螺紋鋼及鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。

二、產品特點：

1、主機外形美觀大方、操作簡單、使用方便、示值精度高，穩定可靠。

2、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器多種控制模式，各種控制模式在試驗過程中可任意平滑切換并保持。

3、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動存儲。

4、采用原裝進口液壓泵機組及原裝液壓閥制造的獨立的液壓夾緊系統，確保系統低噪音平穩運行，且試驗過程試樣牢固夾持，不打滑。

5、適用行業：用于金屬材料、建筑工程、建材、機械制造、石油化工、輕工、航空航天材料、大專院校、科研機構、技術監督、質檢站所等領域。

三、安全保護裝置

1、當試驗力超過每檔試驗力的2%-5%時，過載保護，系統卸荷。

2、當活塞升起達到上極限位置時，行程保護，油泵電機停機。

四、技術參數：

產品名稱

微機控制電液伺服鋼絞線拉力試驗機型號　　LAW-500B/600B　　LAW-1000B結構形式　　油缸下置式主機結構，液壓伺服加載。載荷　　500/600KN　　1000KN試驗力精度　　1級試驗力測量范圍　　2%-100%FS試驗力示值相對誤差　　≤示值的±1%試驗力分辨率　　1/30000位移測量裝置　　光電編碼器位移示值相對誤差　　≤示值的±1%位移分辨率　　0.01橫梁調整速度（mm/min）　　120活塞行程　　250控制方式　　三閉環控制和編程控制有效拉伸空間 （mm）　　1000有效壓縮空間　　600夾持方式　　液壓自動夾緊活塞移動速率（mm/min）　　60立柱間距　　540mm　　650mm鋼絞線夾持直徑　　Ф9-Ф24　　Ф9-Ф30上下壓盤尺寸　　Ф204×Ф204主機外形尺寸　　830×580×2550　　1060×660×2950主機電源　　0.55　　0.75油源控制柜外形尺寸　　580×550×1280　　580×550×1280控制柜電源　　1.5　　1.5主機重量　　3000Kg　　4500Kg
