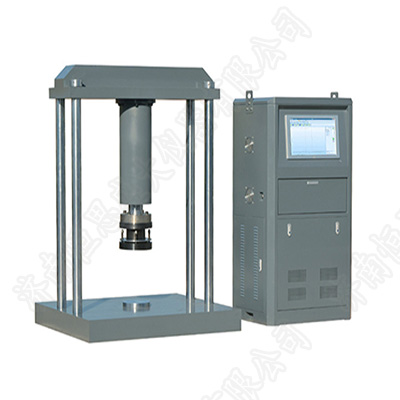

JGY-W1000微機控制井蓋壓力試驗機

JGY-W1000微機控制井蓋壓力試驗機 產品詳情 ：型號：JGY-W1000類型：電液伺服壓力試驗機測量范圍：1-100%測量精度：1級負荷：1000KR重量：3500kg適用范圍：用于井蓋承載能力試驗。

品牌：	濟南恒思盛大	型號：	JGY-W1000
類型：	電液伺服壓力試驗機	測量范圍：	1-100%
測量精度：	1級	負荷：	1000KR
重量：	3500kg	適用范圍：	用于井蓋承載能力的試驗。
加工定制：	是

一.簡介

微機控制井蓋壓力試驗機主機采用高剛度結構，保證試驗過程中的安全性，選用超精濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。根據CJ/T3012-1993《鑄鐵檢查井蓋》、CJ/T121-2000《再生樹脂復合材料檢查井蓋》和JC889-2001《鋼纖維混凝土檢查井蓋》、GB/T23857-2009《檢查井蓋》等行業或國家標準設計制作，用于井蓋承載能力的試驗。其結構性能完全符合試驗規范要求。可以現場根據實驗需要，用戶自行編程，自動閉環控制，循環加載、加載速度、加載波形，（因標準規定的加載過程是一個循環波形加載過程）總之可以實現國標的每一項指標步驟程序化，使整個過程實現無人工干預的全程自動化。

二.功能特點

1、主機采用高剛度結構，保證試驗過程中的安全性。2、加載油缸上置，工作臺高度300mm，便于取放井蓋試件。3、剛性墊塊與活塞推出端之間采用球鉸式聯結，保證井蓋與反力板之間接觸完全，保證測得承載力的真實性。4、油缸與活塞間采用特殊材料密封，達到高密封、低摩擦、長壽命之功效。5、采用專業試驗機油泵電機組，低噪音長壽命。6、選用超精濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。7、電腦自動控制，實時顯示當前力值、峰值、試驗過程信息等。8、試驗過程實時記錄試驗曲線，高速采樣；9、數據、報表處理功能，為用戶提供了面向圖形排版的專用報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值；10、控制模式有等速應力、等速試驗力、試驗力保持等控制功能以及試驗力，峰值、試驗曲線的屏幕顯示功能，試驗曲線有力-時間曲線、控制模式平滑轉換。11、可以現場根據實驗需要，用戶自行編程，自動閉環控制，循環加載、加載速度、加載波形，（因標準規定的加載過程是一個循環波形加載過程）總之可以實現國標的每一項指標步驟程序化，使整個過程實現無人工干預的全程自動化。12、JGY-W1000微機控制井蓋壓力試驗機軟件設力值自動清零系統，消除了人為讀表誤差不一等因素。13、設有過載保護，自動卸載或停止試驗。14、破壞載荷等信息自動采集并打印報表。

三、技術參數

1、試驗力：1000KR

2、有效試驗空間：1500mm×1500mm3、工作臺高度：500mm4、力值精度：≤±1%（優于1級）5、加載速度調節范圍：0.1～25KR/s6、變形測量范圍：0～20mm7、變形測量精度：微機采集0.01mm8、活塞行程：350mm9、過載保護點：超滿量程3%自動卸荷。10、載荷指示精度：0.1KR11、加載方式：電動液壓12、控載方式：微機控制與手動無級調速，具有自動編程功能。13、加載介質：68#抗磨液壓油14、配聯想品牌電腦，17英寸液晶顯示器，HP彩色打印機15、電機功率：1.5KW16、需用電壓：380V/220V17、主機尺寸：2000mm×1500mm×1500mm（長×寬×高）18、主機重量：4800Kg

四、整機配置

1、主機：包括油缸活塞、4套墊塊、位移計、力傳感器1臺2、控制油源：含電機油泵、伺服控制系統、濾油器若干油管1臺3、電腦，液晶顯示器1臺4、彩色打印機1臺5、使用說明書、合格證、保修卡、裝箱單1套6、軟件安裝光盤1張
