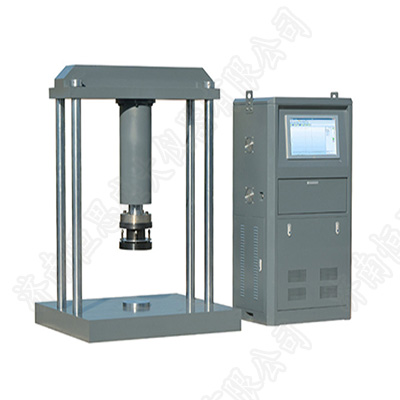

微機控制下置式井蓋壓力試驗機

一、產品簡介

1. 采用微機電液伺服控制器，自動加載，驅動液壓缸，負荷傳感器檢測試件的試驗力。性能穩定、可靠，數據檢測準確。2. 該試驗機適合承載力大于20kN、不大于1000 kN的試件試驗.

3. 符合國家GT/T2611《試驗機通用技術條件》、國家計量檢定規程JJG139《拉力、壓力和萬能試驗機》標準。

4. 該試驗機適用于井蓋的壓縮及彎曲強度試驗，可滿足 CJ/T3012-1993 《鑄鐵檢查井蓋》、 CJ/T121-2000 《再生樹脂復合材料檢查井蓋》和 JC889-2001 《鋼纖維混凝土檢查井蓋》等相關專業標準二、

產品特點：1、主機采用高剛度結構，保證試驗過程中的安全性。

2、加載油缸上置，工作臺高度300mm，便于取放井蓋試件。

3、剛性墊塊與活塞推出端之間采用球鉸式聯結，保證井蓋與反力板之間接觸完全，保證測得承載力的真實性。

4、油缸與活塞間采用特殊材料密封，達到高密封、低摩擦、長壽命之功效。

5、采用專業試驗機油泵電機組，低噪音長壽命。

6、選用超精濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。

7、電腦自動控制，實時顯示當前力值、峰值、試驗過程信息等。

8、試驗過程實時記錄試驗曲線，高速采樣；

9、數據、報表處理功能，為用戶提供了面向圖形排版的專用報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值；

10、控制模式有等速應力、等速試驗力、試驗力保持等控制功能以及試驗力，峰值、活塞位移、試驗曲線的屏幕顯示功能，試驗曲線有力-時間曲線、力-變形曲線、變形-時間曲線，控制模式平滑轉換。

11、可以現場根據實驗需要，用戶自行編程，自動閉環控制，循環加載、加載速度、加載波形，（因標準規定的加載過程是一個循環波形加載過程）總之可以實現國標的每一項指標步驟程序化，使整個過程實現無人工干預的全程自動化。詳見圖例。

12、軟件設力值自動清零系統，消除了人為讀表誤差不一等因素。

13、設有過載保護，當力值或位移超出試驗機額定理論值，自動卸載或停止試驗。

14、破壞載荷及變形值自動采集并打印報表。

三、 試驗機的主要技術規格：

1、 試驗力：600/1000KR；2、 有效試驗空間：1200mm×1200mm（可根據用戶要求特殊定做）；

3、 工作臺高度：500mm；4、 力值精度：≤±1%（優于1級）；

5、 加載速度調節范圍：0.1～25KR/s；6、 變形測量范圍：0～20mm；

7、 變形測量精度：微機采集0.01mm；8、 活塞行程：350mm；

9、 過載保護點：超滿量程3%自動卸荷；10、 載荷指示精度：0.1KR；

11、 加載方式：電動液壓；12、 控載方式：微機控制與手動無級調速，具有自動編程功能；

13、 加載介質：68#抗磨液壓油；14、 配聯想品牌電腦，17英寸液晶顯示器， HP彩色打印機；

15、 電機功率：1.5KW；16、 需用電壓：380V/220V；

17、 主機重量：約3000Kg。
